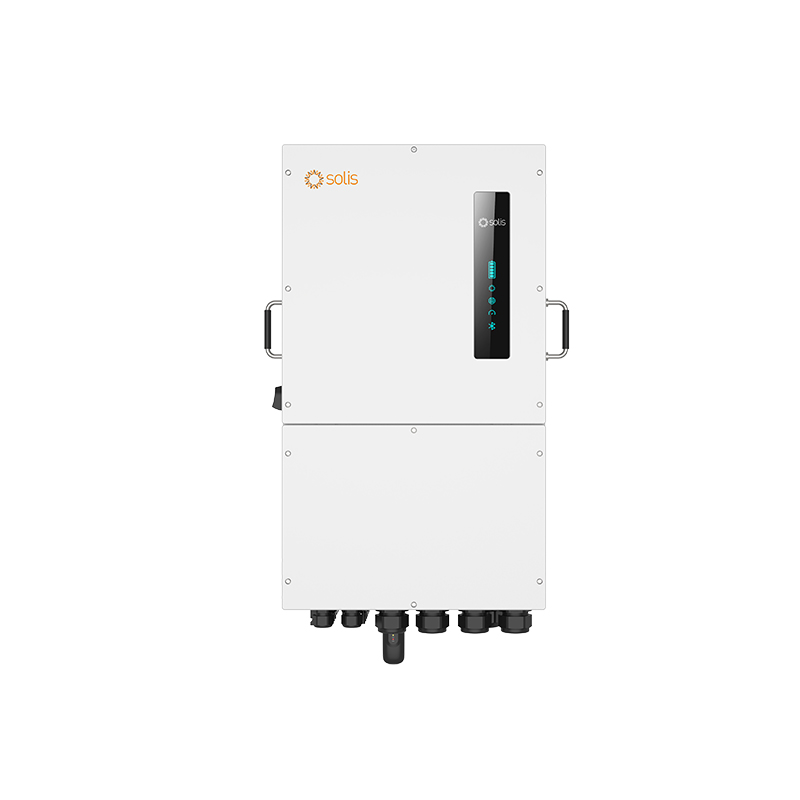

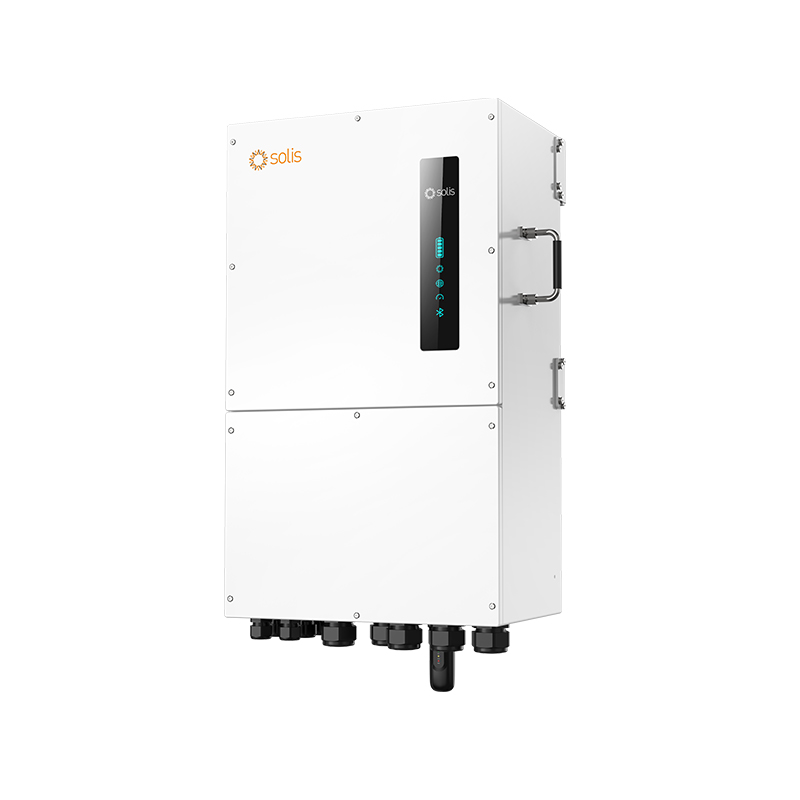

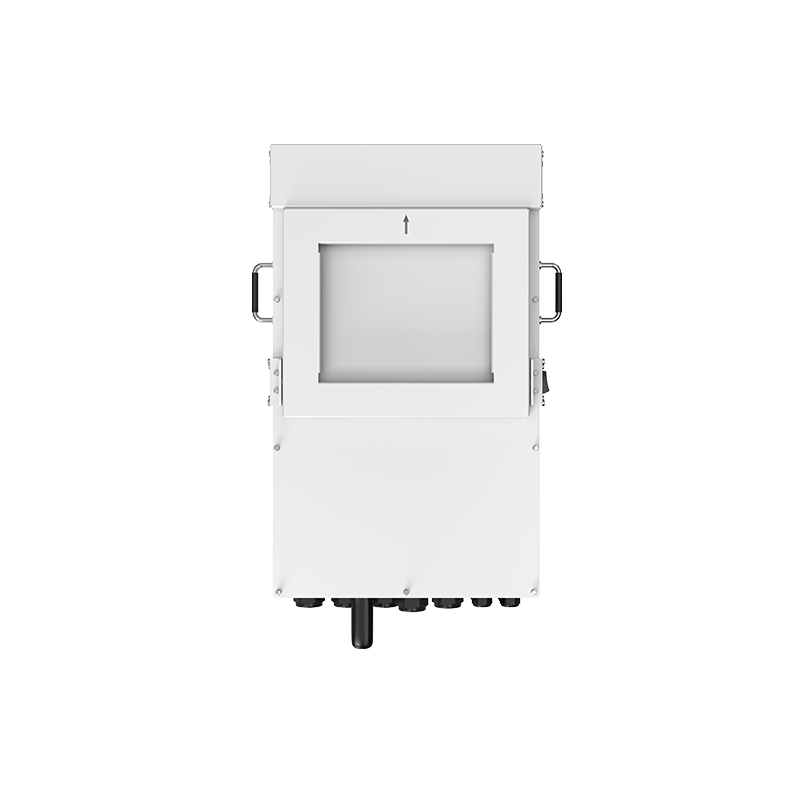

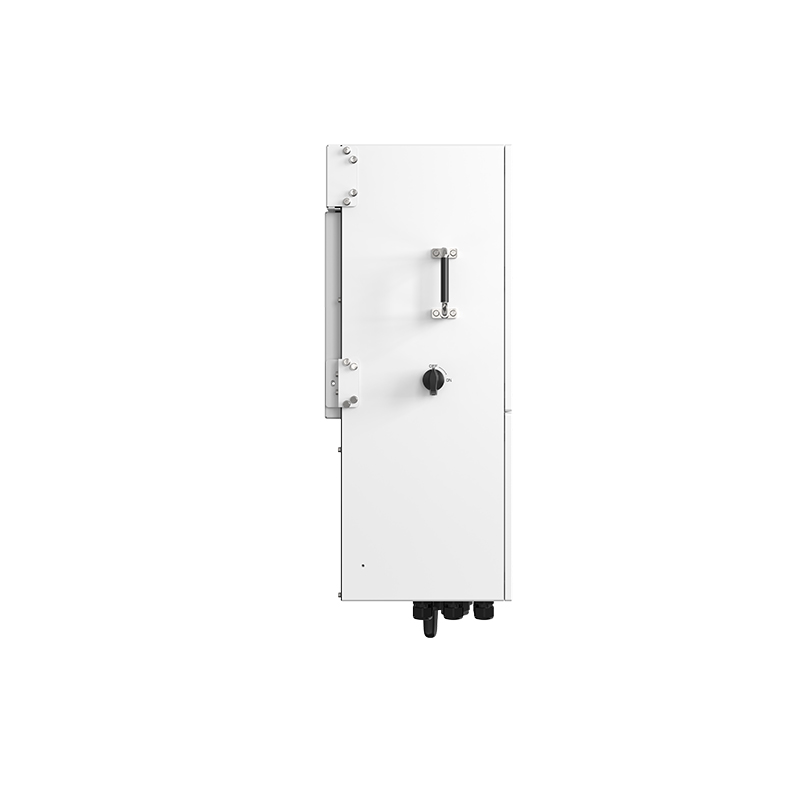

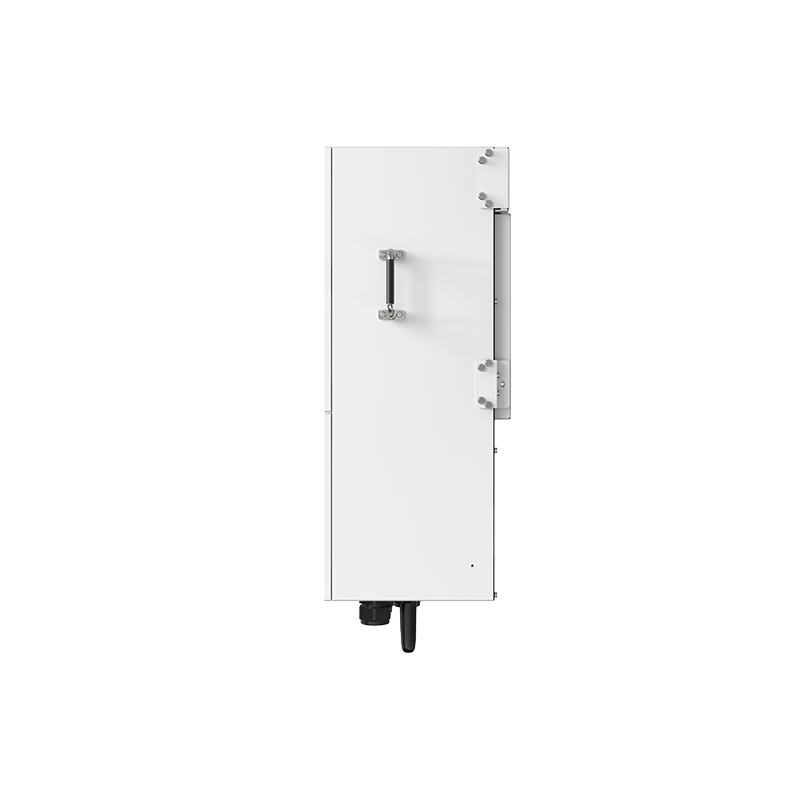

S6-EH1P(12-16)K-L (ohne Bildschirm)
Detail
Funktionen:
Stringstrom bis zu 20 A, perfekt passend für große Strommodule
Integrierter Backup-Port mit automatischer USV-Umschaltung
10 Sekunden 200 % Überlastfähigkeit bei Überlastung
6 anpassbare Lade-/Entladezeiteinstellungen
Generatorkonnektivität mit mehreren Eingabemethoden und automatischer Generator-Ein-/Aus-Steuerung
Unterstützt flexible 1-phasige und 3-phasige Verbindung mit max. 96 kW parallel
Unterstützt Spitzenlastregelung sowohl im „Eigenverbrauch“- als auch im „Generator“-Modus
Intelligentes AC-Kopplungsschema, einfaches Aufrüsten vorhandener netzgekoppelter Systeme
Modelle:
S6-EH1P12K-L
S6-EH1P14K-L
S6-EH1P16K-L
DATENBLATT
| Modelle | 12K | 14K | 16K |
| Eingang DC (PV-Seite) | |||
| Empfohlene max. PV-Leistung | 16,8 kW | 19,6 kW | 22,4 kW |
| Max. Eingangsspannung | 550 V | ||
| Nennspannung | 380 V | ||
| Anlaufspannung | 100 V | ||
| MPPT-Spannungsbereich | 80-520 V | ||
| Max. Eingangsstrom | 40 A / 40 A / 40 A | ||
| Max. Kurzschlussstrom | 50 A / 50 A / 50 A | ||
| MPPT-Anzahl/Max. Anzahl Eingangsstränge | 3/6 | ||
| Batterie | |||
| Batterietyp | Li-Ionen / Blei-Säure | ||
| Batteriespannungsbereich | 40 - 60 V | ||
| Max. Lade-/Entladeleistung | 12 kW | 14 kW | 16 kW |
| Kommunikation | CAN/RS485 | ||
| Ausgang AC (Netzseite) | |||
| Nennausgangsleistung | 12 kW | 14 kW | 16 kW |
| Max. Scheinleistung | 12 kVA | 14 kVA | 16 kVA |
| Betriebsphase | L/N/PE | ||
| Nennnetzspannung | 220 V / 230 V | ||
| Nennnetzfrequenz | 50 Hz / 60 Hz | ||
| Nennnetzausgangsstrom | 54,5 A / 52,2 A | 63,6 A / 60,9 A | 72,7 A / 69,6 A |
| Max. Ausgangsstrom | 54,5 A / 52,2 A | 63,6 A / 60,9 A | 72,7 A / 69,6 A |
| Leistungsfaktor | 1,0 | ||
| THDi | <3 % | ||
| Eingang AC (Netzseite) | |||
| Eingangsspannungsbereich | 187-253 V | ||
| Max. Eingangsstrom | 110 A | ||
| Frequenzbereich | 45-55 HZ/55-65 HZ | ||
| Ausgang AC (Backup) | |||
| Nennausgangsleistung | 12 kW | 14 kW | 16 kW |
| Max. Scheinleistung | 2-fache Nennleistung, 10 S | ||
| Backup-Umschaltzeit | <4 ms | ||
| Nennausgangsspannung | L/N/PE, 220 V / 230 V | ||
| Nennfrequenz | 50 Hz / 60 Hz | ||
| Nennausgangsstrom | 54,5 A / 52,2 A | 63,6 A / 60,9 A | 72,7 A / 69,6 A |
| Max. Ausgangsüberstromschutz, 10 Sek. | 109 A | 127 A | 145 A |
| Max. Kontinuierlicher AC-Durchgang | 100 A | ||
| THDv (@lineare Last) | <3 % | ||
| Max. Anzahl paralleler | 10 | ||
| Eingangsgenerator | |||
| Max. Eingangsleistung | 12 kW | 14 kW | 16 kW |
| Max. Eingangsstrom | 54,5 A | 63,6 A | 72,7 A |
| Nenneingangsfrequenz | 50 Hz / 60 Hz | ||
| Wirkungsgrad | |||
| Max. Effizienz | 97,6 % | ||
| EU-Effizienz | 97,2 % | ||
| BAT geladen durch PV Max. Effizienz | > 94,9 % | ||
| BAT geladen/entladen auf AC Max. Effizienz | > 94,33 %/93,51 % | ||
| Schutz | |||
| Überspannungsschutz | Ja | ||
| DC-Verpolungsschutz | Ja (nur PV) | ||
| Erdschlussüberwachung | Ja | ||
| Integrierter AFCI (DC-Lichtbogenfehlerstromkreisschutz) | Ja (1) | ||
| Schutzklasse/Überspannungskategorie | I/II | ||
| Allgemeine Daten | |||
| Abmessungen (B*H*T) | 464*763*282 mm | ||
| Gewicht | 48,5 kg | ||
| Topologie | Transformatorlos | ||
| Betriebsumgebungstemperaturbereich | -40 ~ +60°C | ||
| Schutzart | IP66 | ||

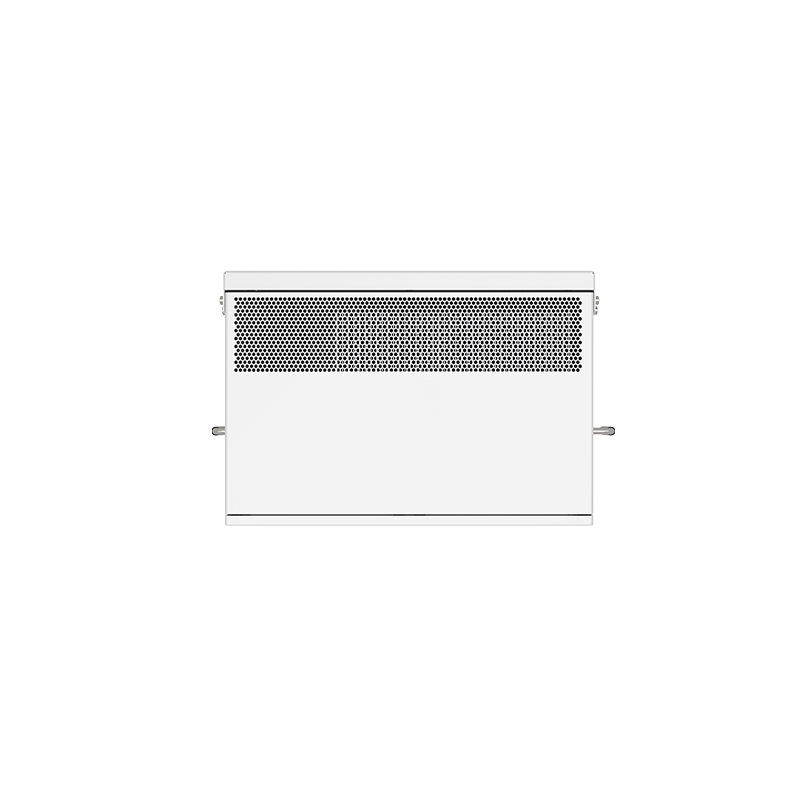

| Kühlkonzept | Intelligente redundante Lüfterkühlung | ||
| Max. Betriebshöhe | 4000 m | ||
| Netzanschlussnorm | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530 | ||
| Sicherheits-/EMV-Norm | IEC/EN 62109-1/-2, EN 61000-6-2/-3 | ||
| Merkmale | |||

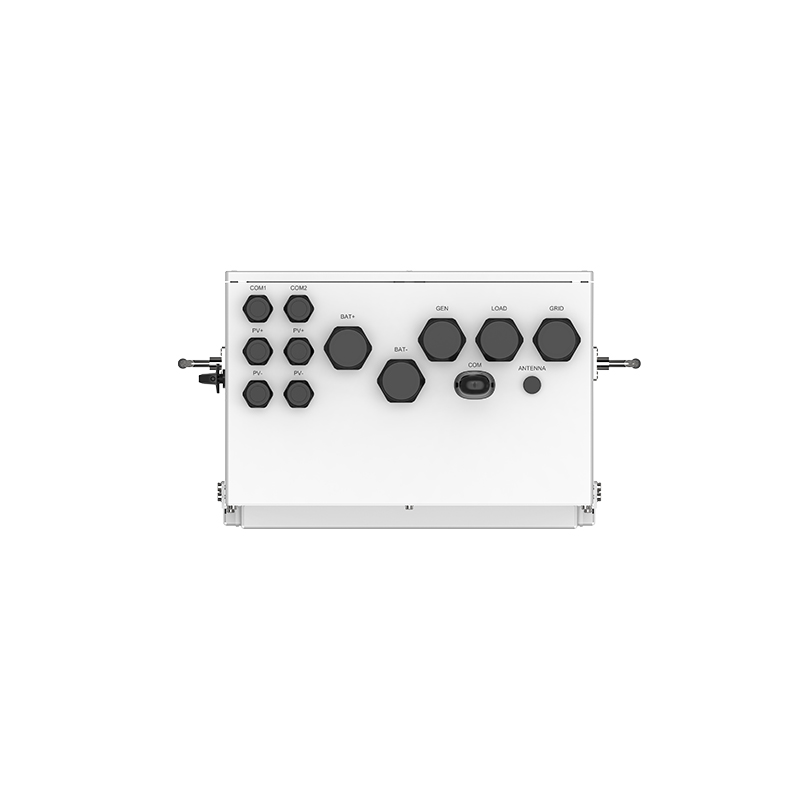

| DC-Anschluss | MC4-Stecker (PV-Anschluss) / Klemmenblock (BAT-Anschluss) | ||
| AC-Anschluss | Klemmenblock | ||
| Schnittstelle | LED-Anzeigen, Bluetooth/Telefon-App | ||
| Kommunikation | RS485, Optional: WLAN, LAN | ||
