Einphasige Niederspannungs-Energiespeicher-Wechselrichter von Solis
Neues PRO-Modell bietet Lösungen für anspruchsvolle Stromversorgungsszenarien

Detail

Funktionen:

Generatorkonnektivität mit mehreren Eingabemethoden und automatischer Ein-/Aus-Steuerung des Generators

Automatische USV-Umschaltung

10 Sekunden 200 % Überlastfähigkeit bei Überspannungsschutz

Unterstützt flexible 1- und 3-Phasen-Verbindungen mit max. 48 kW parallel

Bis zu 190 A max. Lade-/Entladestrom

6 anpassbare Lade-/Entladezeiteinstellungen

Kompatibel mit Blei-Säure- und Lithiumbatterien, mit mehreren Batterieschutzfunktionen

Unterstützt die Spitzenlastregelung sowohl im „Eigenverbrauch“- als auch im „Generator“-Modus


Modelle:

S6-EH1P8K-L-PRO


DATENBLATT

Modelle 8K
Eingang DC (PV-Seite)
Empfohlene max. PV-Anlagengröße 16 kW
Max. nutzbare PV-Eingangsleistung 12,8 kW
Max. Eingangsspannung 600 V
Nennspannung 330 V
Startspannung 90 V
MPPT-Spannungsbereich 90-520 V
Max. Eingangsstrom 32 A / 20 A
Max. Kurzschlussstrom 36 A / 30 A
MPPT-Anzahl/Max. Anzahl der Eingabezeichenfolgen 2/3
Batterie
Batterietyp Li-Ionen / Blei-Säure
Batteriespannungsbereich 40-60 V
Max. Lade-/Entladeleistung 8 kW
Max. Lade-/Entladestrom 190 A
Kommunikation CAN/RS485
Ausgang AC (Netzseite)
Nennausgangsleistung 8 kW
Max. Scheinleistung 8,8 kVA
Betriebsphase 1/N/PE
Nennnetzspannung 220 V / 230 V
Nennnetzfrequenz 50 Hz / 60 Hz
Nennausgangsstrom des Netzes 36,4 A / 34,8 A
Max. Ausgangsstrom 40 A
Leistungsfaktor >0,99 (0,8 voreilend - 0,8 nacheilend)
THDi <2%
Eingang AC (Netzseite)
Eingangsspannungsbereich 187-253 V
Max. Eingangsstrom 50 A
Frequenzbereich 45-55 Hz / 55-65 Hz
Ausgang AC (Backup)
Nennausgangsleistung 8 kW
Max. Scheinleistung 2-fache Nennleistung, 10 s
Backup-Umschaltzeit <4 ms
Nennausgangsspannung 1/N/PE, 220 V / 230 V
Nennfrequenz 50 Hz / 60 Hz
Nennausgangsstrom 36,4 A / 34,8 A
Max. Ausgangsstrom 40 A
Max. AC-Durchgangsstrom 50 A
THDv (@lineare Last) <2 %
Effizienz
Max. Effizienz > 96,9 %
EU-Effizienz > 96,5 %
Schutz
DC-Verpolungsschutz Ja
Erdschlussüberwachung Ja
Integrierter AFCI (DC-Lichtbogenfehlerstromkreisschutz) Ja (1)
Schutzklasse/Überspannungskategorie I/II (PV und BAT), III (NETZ und BACKUP und GEN)
Allgemeine Daten
Abmessungen (B*H*T) 406*560*215 mm
Gewicht 26 kg
Topologie Hochfrequenzisolierung (für Batterie)
Betriebsumgebungstemperaturbereich -40 ~ +60°C
Schutzart IP66
Kühlkonzept Intelligente redundante Lüfterkühlung
Max. Betriebshöhe 4000 m
Netzanschlussnorm NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA
Sicherheits-/EMV-Standard IEC/EN 62109-1/-2, EN 61000-6-2/-3
Merkmale

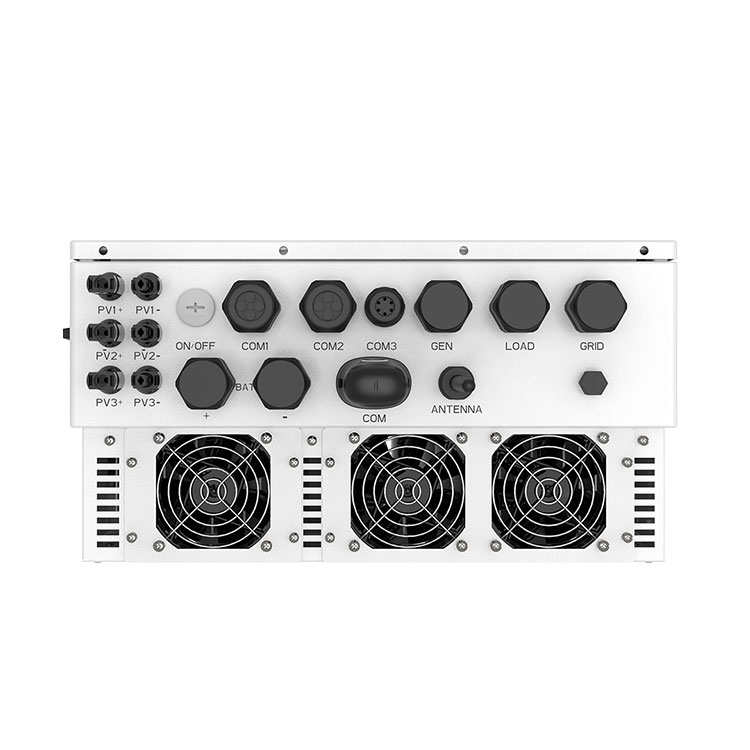

DC-Anschluss MC4-Stecker (PV-Anschluss) / Klemmenblock (BAT-Anschluss)
AC-Anschluss Klemmenblock
Anzeige LED + APP
Kommunikation RS485, CAN, Optional: WLAN, GPRS, LAN
