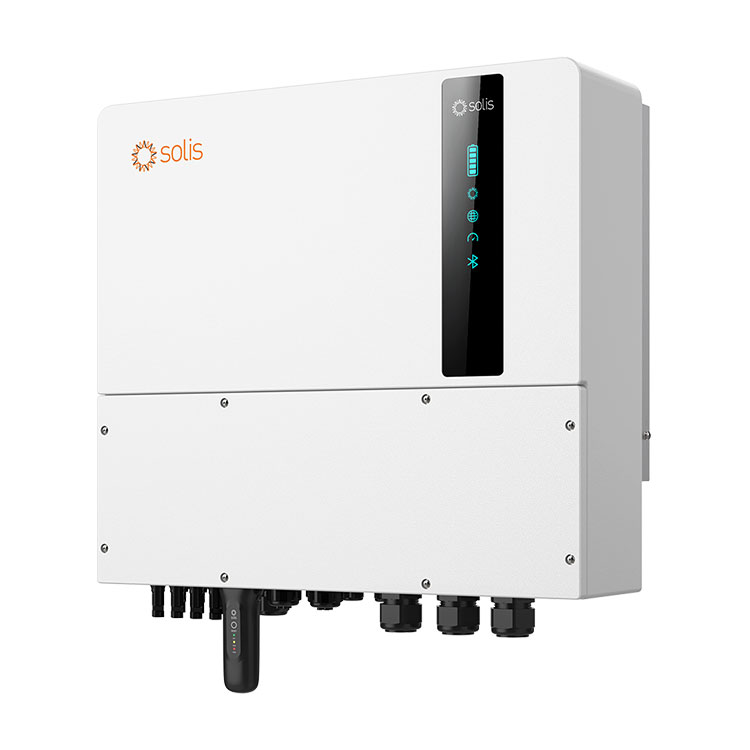

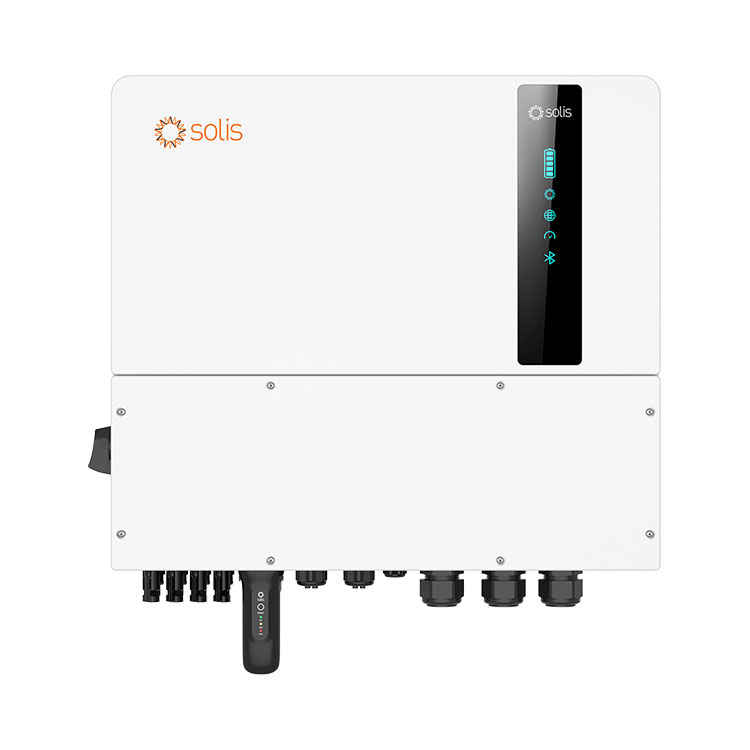

Dreiphasige Hochspannungs-Energiespeicher-Wechselrichter von Solis

Detail

Funktionen:

Integrierte 4 MPPTs für mehrere Array-Ausrichtungen

Bis zu 50 A maximaler Lade-/Entladestrom

Stringstrom bis zu 20 A, perfekt passend für Großstrommodule

10 Sekunden 200 % Überlastfähigkeit bei Überspannung

Unterstützt max. 6 PCs parallel

Unterstützt unsymmetrische und Halbwellenlasten sowohl am Netz- als auch am Backup-Port

Unterstützt die Spitzenlastregelung sowohl im „Eigenverbrauchs“- als auch im „Generator“-Modus

6 anpassbare Lade-/Entladezeiteinstellungen

Automatische USV-Umschaltung

Intelligentes AC-Kopplungsschema, einfaches Aufrüsten vorhandener netzgekoppelter Systeme


Modelle:

S6-EH3P12K-H

S6-EH3P15K-H

S6-EH3P20K-H


DATENBLATT

Modelle 12K 15K 20K
Eingang DC (PV-Seite)
Empfohlenes max. PV-Anlagengröße 24 kW 30 kW 40 kW
Max. nutzbare PV-Eingangsleistung 19,2 kW 24 kW 32 kW
Max. Eingangsspannung 1000 V
Nennspannung 600 V
Startspannung 160 V
MPPT-Spannungsbereich 200-850 V
Max. Eingangsstrom 20 A / 20 A / 20 A / 20 A
Max. Kurzschlussstrom 30 A / 30 A / 30 A / 30 A
Max. Eingangsleistung pro MPPT 9 kW
MPPT-Anzahl/Max. Eingabezeichenfolgennummer 4/4
Batterie
Batterietyp Li-Ionen
Batteriespannungsbereich 120-800 V
Max. Lade-/Entladeleistung 12 kW 15 kW 20 kW
Max. Lade-/Entladestrom 50 A
Kommunikation CAN/RS485
Ausgang AC (Netzseite)
Nennleistung 12 kW 15 kW 20 kW
Max. Scheinleistung 12 kVA 15 kVA 20 kVA
Nennnetzspannung 3/N/PE, 380 V / 400 V
Nennnetzfrequenz 50 Hz / 60 Hz
Nennausgangsstrom des Netzes 18,2 A / 17,3 A 22,8 A / 21,7 A 30,4 A / 28,9 A
Max. Ausgangsstrom 18,2 A / 17,3 A 22,8 A / 21,7 A 30,4 A / 28,9 A
Leistungsfaktor >0,99 (0,8 voreilend - 0,8 nacheilend)
THDi <3 %
Eingang AC (Netzseite)
Max. Eingangsleistung 18 kW 22,5 kW 30 kW
Nenneingangsstrom 27,3 A / 26 A 34,2 A / 32,5 A 45,6 A / 43,3 A
Nenneingangsspannung 3/N/PE, 380 V / 400 V
Nenneingangsfrequenz 50 Hz / 60 Hz
Ausgang AC (Backup)
Nennausgangsleistung 12 kW 15 kW 20 kW
Max. Scheinleistung 2-fache Nennleistung, 10 s
Backup-Umschaltzeit <10 ms
Nennausgangsspannung 3/N/PE, 380 V / 400 V
Nennfrequenz 50 Hz / 60 Hz
Nennausgangsstrom 18,2 A / 17,3 A 22,8 A / 21,7 A 30,4 A / 28,9 A
THDv (@lineare Last) <3%
Eingangsgenerator
Max. Eingangsleistung 12 kW 15 kW 20 kW
Max. Eingangsstrom 18,2 A / 17,3 A 22,8 A / 21,7 A 30,4 A / 28,9 A
Nenneingangsfrequenz 50 Hz / 60 Hz
Wirkungsgrad
Max. Effizienz 98,5 %
EU-Effizienz 97,5 %
BAT geladen durch PV Max. Wirkungsgrad 98,5 %
BAT geladen/entladen auf AC Max. Effizienz 97,5 %
Schutz
Schutz vor Inselbildung Ja
Ausgangsüberstromschutz Ja
Kurzschlussschutz Ja
Integrierter AFCI (DC-Lichtbogenfehlerstromkreisschutz) Ja (1)

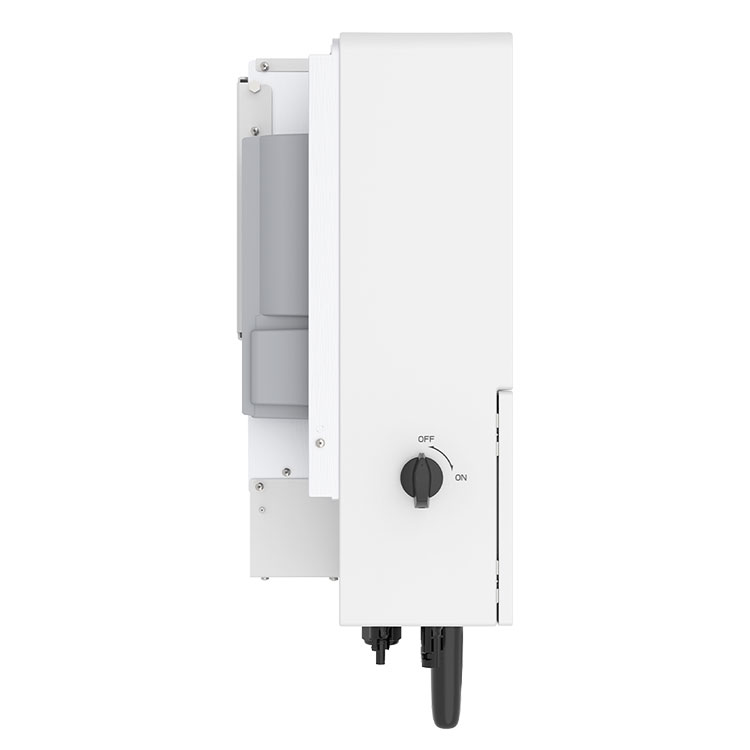

Integrierter DC-Schalter Ja
DC-Verpolungsschutz Ja
PV-Überspannungsschutz Ja
Batterie-Verpolungsschutz Ja
Allgemeine Daten
Abmessungen (B*H*T) 563*546*235 mm
Gewicht Wird bekannt gegeben
Topologie Transformatorlos
Eigenverbrauch (Nacht) <25 W
Betriebstemperaturbereich -25 ~ +60°C
Relative Luftfeuchtigkeit 0-95%
Schutzart IP66
Kühlkonzept Intelligente redundante Lüfterkühlung
Max. Betriebshöhe 2000 m
Netzanschlussnorm EN 50549-1, VDE4105 CEI 0-21, CEI 0-16, NC-RFG TypB, NRS 097-2-1 ED 2.1
Sicherheits-/EMV-Standard IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2
Merkmale

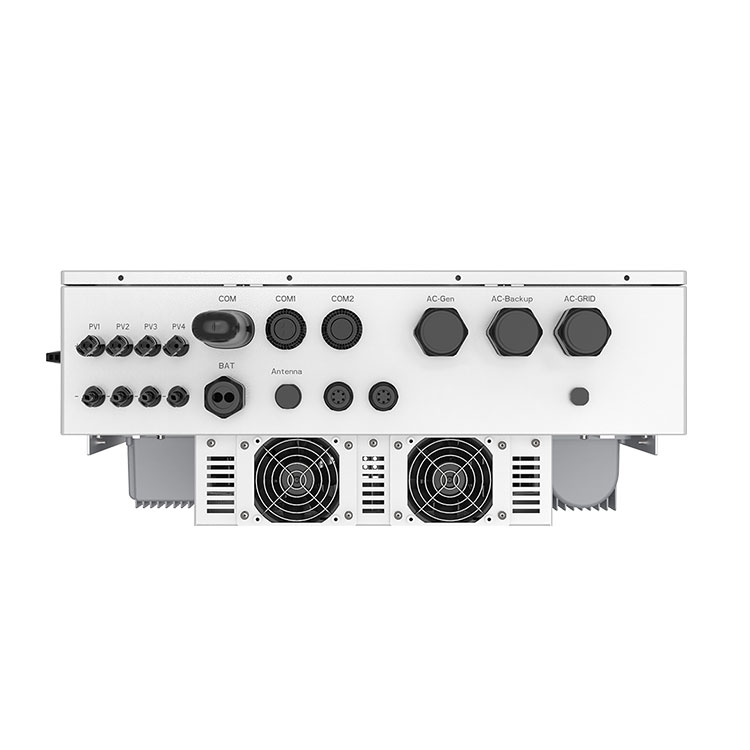

PV-Anschluss MC4-Stecker
Batterieanschluss OT-Anschluss
AC-Anschluss OT-Anschluss
Display LED + Bluetooth + APP
Kommunikation CAN, RS485, Ethernet, Optional: WLAN, Mobilfunk, LAN
